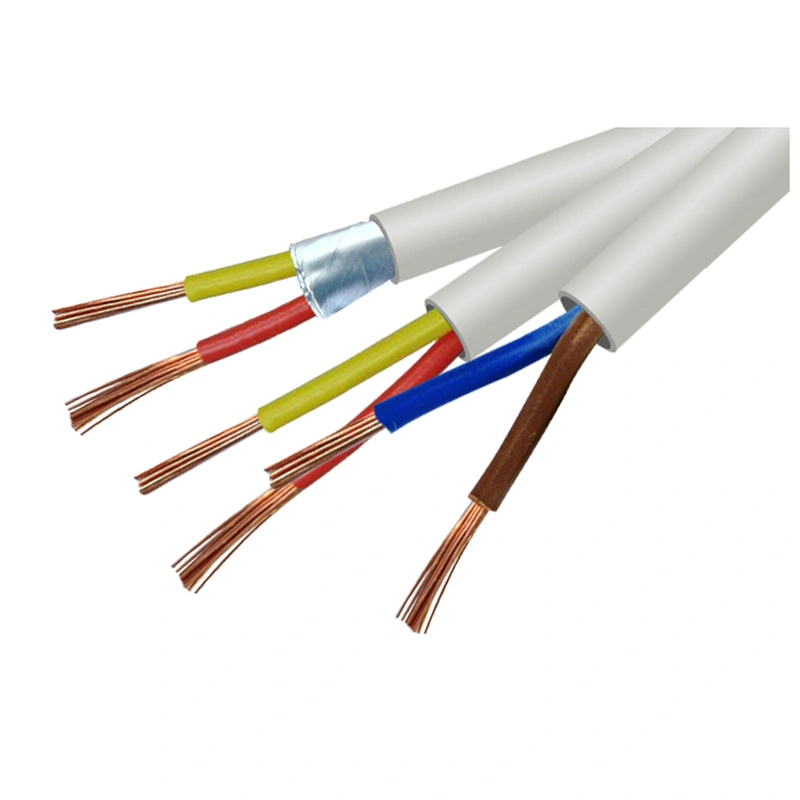

Multi-core 2.5mm Esnek Elektriksel Kablo Tel Bakır İletkeni

Product Introduction

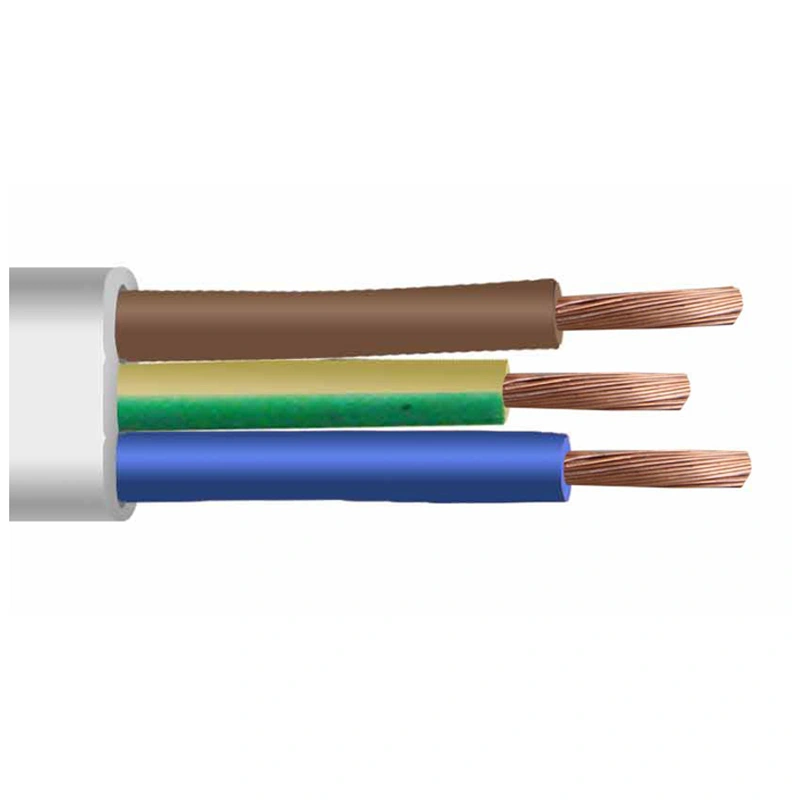

3×2.5mm Esnek Bakır Konduktör Kablosu (H05VV-F) ile güvenilirliği yeniden tanımlar. Anahtar şalterleri, motor denetleyicileri ve enstrümantasyon panelleri için tasarlanan bu IEC 60227 sertifikalı çözüm, dünya genelindeki yüksek titreşimli endüstriyel ortamların taleplerini karşılamak üzere ultra esneklik, dayanıklılık ve güvenliği birleştirir.

Malzemenin Bilgileri

Model Numarası:

H05VV-F

Kurulum Sıcaklığı:

0℃

Konduktörün Nominal Alanı:

2C ~,5C X1.5mm² ile 6.0mm² Arasında

Test Voltajı:

2000V/5 dakika

Kablolu Tipi:

Esnek Bakır Konduktör (sınıf 5)

Standart:

IEC 60227*3

1. Kritik Uygulamalar İçin İleri Düzey Konstruksiyon

Ultra Esnek Konduktörler:
- Sınıf 5 Bakır (IEC 60228): Tel takviyeli konduktörler (örneğin, 2.5mm² için 3×49/0.25mm) 360° bükme esnekliği sağlar, robot kolu veya hareketli makinalar gibi dinamik kurulumlarda yorgunluğu azaltır
- Düşük Direnc: Minimum enerji kaybı (örneğin, 50mm² varyantlar için 0.387 Ω/km), güç dağıtımında verimliliği artırır
Üç Katmanlı Koruma:
- PVC/D İzolasyon: Endüstriyel panellerde 70°C sürekli yükleri ve kimyasal maruziyeti (örneğin, yağlar, çözücüler) dayanır.
- PVC-ST5 Kablo Kılıfı: Alev geciktirici ve aşınma direnci, kapalı anahtar şebekelerinde alev yayılımını %80 oranında azaltır
Alan Tasarruflu Tasarım:
- 6× Dış Çap Bükme Yarıçapı: Sık borulara ve kalabalık kontrol dolaplarına uyar (örneğin, 3×2.5mm² için 11.4mm dış çap).
- Hafif Yapı: 3×2.5mm² için 162 kg/km ağırlık, zırhlı kablolara göre kurulumu %40 kolaylaştırır

2. Sertifikalı Performans ve Güvenlik

Küresel Uyumluluk:
- Standartlar: IEC 60227, GB/T 5023-2008, isteğe bağlı BS/DIN/ICEA sertifikasyonu ile.
- Sertifikasyonlar: CE, RoHS, CCC, KEMA—AB/UKCA pazar erişimini garanti eder
Elektriksel Güvenlik:
- 300/500V Derecesi: Düşük gerilim kontrol devreleri için optimize edilmiştir.
- Kısa Devre Dayanıklılığı: Arızalar sırasında 5 saniye boyunca 160°C dayanır.

3. Teknik Özellikler (H05VV-F Serisi)

Konduktör (mm²)	Tel Takviyesi	Maks. Dış Çap (mm)	Ağırlık (kg/km)
3×0.75	3×24/0.20	6.7	72.9
3×2.5	3×49/0.25	11.4	162.0
5×1.5	5×30/0.25	11.6	158
Tam aralık: 2×0.5mm² ile 5×2.5mm² arası

4. Güvenilirliği Yeniden Tanımlayan Uygulamalar

Motor Başlatıcıları ve Kontrolörleri: Esnek konduktörler HVAC sistemlerinde ve konveyör bantlarında titreşimleri emer.
Düzeltici Ekipmanları: PVC/D izolasyonu güç dönüştürme birimlerinde termal streslere direnir.
Yenilenebilir Entegrasyon: Anahtar şebekelerindeki güneş inverterlerini bağlar (70°C toleransı)

5. Neden Küresel Endüstri Liderleri Shenghua'yı Seçiyor?

Üretim Yeteneği:
- 80+ Kablo Türü: Güç iletiminden süper iletken çözümlere kadar (örneğin, dünya lideri 35kV kablolar)
- Sıfır Kusur Politikası: IEC 60227 ve GB/T 5023 ile uyumlu titiz kalite kontrolü

Tedarik Zinciri Çeviklik:
- 10 Günlük Küresel Teslimat: BOPP bandı + higroskopik kapaklarla nem geçirmez makaralar

Eşsiz Destek:
- 24/7 Teknik Hattı: 72 saatlik küresel yanıt (Şanghay'da 24 saat).
- PICC Garantili Garanti: Ücretsiz hata ayıklama dahil 12 ay kapama

Açıklamalar

Normal PVC Kılıflı Kordon
Kod belirtimi: 60227 IEC53 (Uluslararası), RVV(H05VV-F) 300/500V(Çin)
Konstruksiyonlar
① Konduktör: Esnek bakır konduktör, IEC 60228 sınıf 5'e uygun
② İzolasyon: PVC/D
③ Kılıf: PVC tip ST5

Uygulamalar

Güç anahtar şebekelerinin anahtar kontrol, röle ve enstrümantasyon panellerinde ve düzeltici ekipmanları, motor başlatıcıları ve kontrolörlerindeki iç bağlantılar gibi amaçlar için kullanılır.
Standartlar
Uluslararası: IEC 60227
Çin: GB/T 5023-2008
İstek üzerine BS, DIN ve ICEA gibi diğer standartlar
Teknik veriler
Belirtilen gerilim: 300/500 V
Normal kullanımda maks. konduktör sıcaklığı: 70℃
Min. bükme yarıçapı: 6 x kablo dış çapı
Sertifikalar
CE, RoHS, CCC, KEMA ve isteğe bağlı daha fazla
